汽车工程师每天算的 CFD，到底改变了什么？

01CFD 远不止「算个风阻」

把汽车 CFD 等同于外流场降阻，是行业内外最常见的一次压缩。

Ford 团队在关于机舱前端设计的工程论文里明确写过：前端开发从来不是孤立地追求最低风阻，而是冷却风量、空调冷凝器换热、热回流、结构与造型工艺之间的多目标权衡。^[1]

在一款现代乘用车的研发中，流体仿真实际分布在好几个层级上，它们的目标函数和判据互不相干：

• 外流场气动：计算不同车速与偏航角下的六分力，不只关注阻力系数 $C_d$，也关注升力及前后轴升力分配 $C_{lf} / C_{lr}$——高速行驶时后轴发飘，问题就出在这里。
• 机舱与热管理：在紧凑空间里平衡流动阻力与换热效率。主动进气格栅（AGS）的节流损失、换热器芯体的多孔介质流阻、电驱动与电池包的热平衡，都要在这里算。
• 非定常风噪：电驱系统的机械噪声降下去以后，A 柱、后视镜和雨刮诱发的非定常表面压力脉动，会透过车窗玻璃变成车内听得见的风噪。它靠瞬态计算做声源定位。
• 除霜除雾与热舒适：优化风道流阻分配与风挡表面的气流贴附，结合 PMV/PPD 一类指标评价乘员舱的冷热体验。
• 风雨飞溅与传感器自清洁：用两相流的离散相模型追踪轮胎卷起的泥水轨迹，排查外后视镜侧窗以及激光雷达、摄像头视窗被污染遮蔽的风险。
• 电驱润滑搅油：用 VOF 多相流算高速齿轮旋转下的润滑油分布，一边要润滑充分，一边要压低搅油损失。

这几件事共用同一套 N-S 方程，却有着完全不同的时间尺度、边界条件和验收标准。把「算一下 CFD」当成一句话来说，就是在这里出的错。

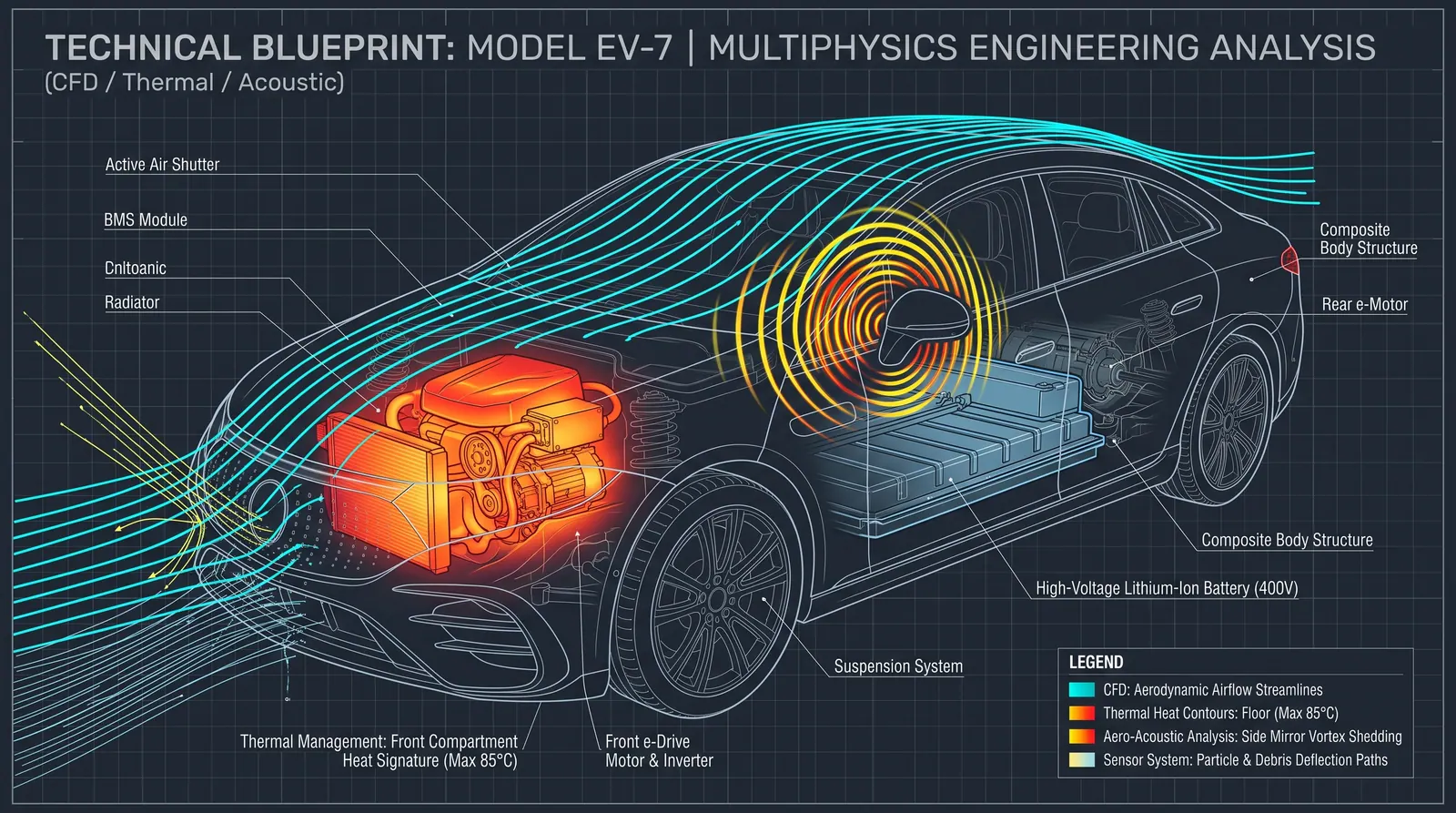

FIG. 01 SIX PROBLEMS · ONE GEOMETRY

注 AI 生成的示意图，用于说明同一台车上并行的几类流体问题共用一套几何。为概念表达，图中出现的项目代号（MODEL EV-7）、温度标注（85°C）、零部件名称与全部界面文字均为生成内容，其中一处标签是生成器的无意义字符——它们都不对应任何车型、企业、工程图纸或试验数据。

02仿真与风洞，各管什么

整车研发离不开虚拟仿真，但 CFD 不等于风洞的替代品。

Jaguar Land Rover 在关于工程流程中如何合理使用 CFD 的研究里强调过一点：即便算力极其充裕，CFD 的目标也不是取代物理风洞——两者解决的是不同维度的问题。^[2]

物理风洞有两个客观约束，跟算力多少无关。

一是排期紧、费用高。 全尺寸气动-声学风洞的台时费用昂贵，试验排期通常要按季度提前锁定。这个资源不可能拿来做发散性的方案摸底。

二是它不告诉你原因。 风洞天平能精准测出当前的整车阻力值，但很难直接指出多出来的 5 个 count 究竟是哪个死角的分离涡造成的。它给你一个数，不给你一个机理。

CFD 的价值恰恰落在这两处：低边际成本的流动机理诊断，和相对趋势判断。

面对 5 组不同曲率的前唇，工程团队不可能全部做 1:1 实物件进风洞摸底。而在算力集群里，多工况并行求解第二天就能给出表面总压分布和空间涡量切片。Siemens 与 Stellantis 的联合研究也指出，工业界正在加速采用 CPU/GPU 混合的多保真度仿真架构，在概念早期用较低的计算成本快速筛选并锁定候选几何特征。^[3]

虚拟仿真真正算的是一笔经济账：在开模、敲样件之前，用最低的代价淘汰掉绝大多数设计缺陷。 风洞在这条链上的位置，FN-05 里已经单独讲过一轮，这里不重复。

03车轮与车底：最难的那个死角

车身上半部的流动相对附着，好算。真正麻烦的是车轮、轮罩空腔和车底——乘用车气动开发里最典型的非定常分离区。受离地间隙、底板平整度和轮胎构型影响，这一块对整车阻力的贡献相当可观。

它的物理难点来自强烈的空间剪切和动态涡系耦合：

• 旋转轮胎的泵气效应：轮胎接地变形产生泵气，高速旋转诱发的剪切流与轮罩空腔内的湍流剧烈撞击，在车轮外侧撕出高能量的马蹄涡系。
• 下车体的复杂干涉：电池壳体的台阶、悬架横摆臂这些裸露构件，打断了底板原本平顺的高速气流，导致尾部扩散器提前发生逆压分离。

这正是数值模拟最依赖网格分辨率和近壁面湍流模型选取的区域，也是最容易产生仿真偏差的盲区。地面与车轮的处理方式，FN-04 里从六分量气动载荷的角度讲过；这里要看的是另一面——它为什么难算。

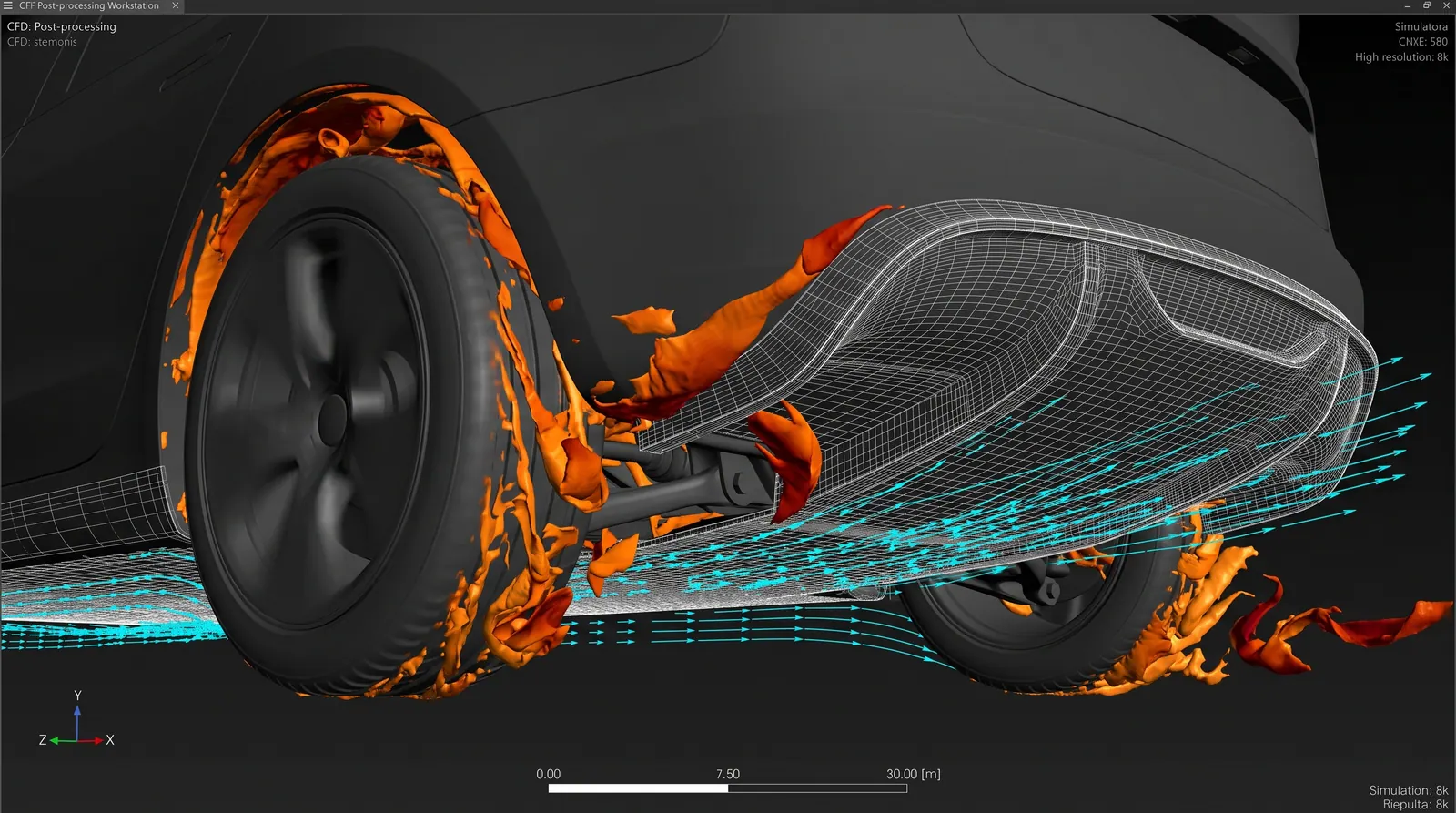

FIG. 02 UNSTEADY SEPARATION

注 AI 生成的示意图，用于说明车轮与轮罩区域的非定常流动结构。为概念表达，画面中的软件界面、菜单文字、右下角软件名与分辨率读数、以及比例尺数值均为生成内容，其中多处字符是生成器的无意义拼写；此图不是任何真实后处理软件的输出，也不是任何车型的计算结果。

04趋势被算反的那一次

工程实践里最该警惕的，不是绝对数值有误差，而是在软件里算出的方案优劣排序，和风洞实测完全相反。

吉利汽车研究院在吉利银河 E8 的空气动力学开发论文里记录过一次这样的攻坚。^[4] 项目前期做降阻优化时，团队对比了侧气帘、低风阻轮辋和尾灯特征线几个方案。常规稳态 RANS 计算给出的优劣趋势，在风洞物理试验里出现了明显偏差，部分方案的评价趋势甚至是反的。

排查流动结构后发现：气帘高速射流压制旋转车轮外侧湍流时伴随剧烈的非定常掺混，尾灯折角处的分离泡也有高频脱落特征。常规稳态计算的时间平均假设，把这些大尺度涡系的动态行为抹平了。团队随后改用非定常瞬态分析，对分离区和动态尾流的捕捉精度大幅提升，计算与风洞实测的趋势重新恢复一致。

这个案例给出一条边界常识：CFD 不是真值生成器，是辅助工程决策的分析工具。 它的精度受制于网格质量、算法假设和边界条件，必须靠物理实测不断对齐校准，才能支撑可靠的产品决策。

同一个项目的完整开发过程——从早期比例筛选到 12 counts 那个具体分歧——FN-03 已经完整写过，这篇不重复。这里只取它和本篇直接相关的那一面：趋势为什么会反，以及反了之后意味着什么。

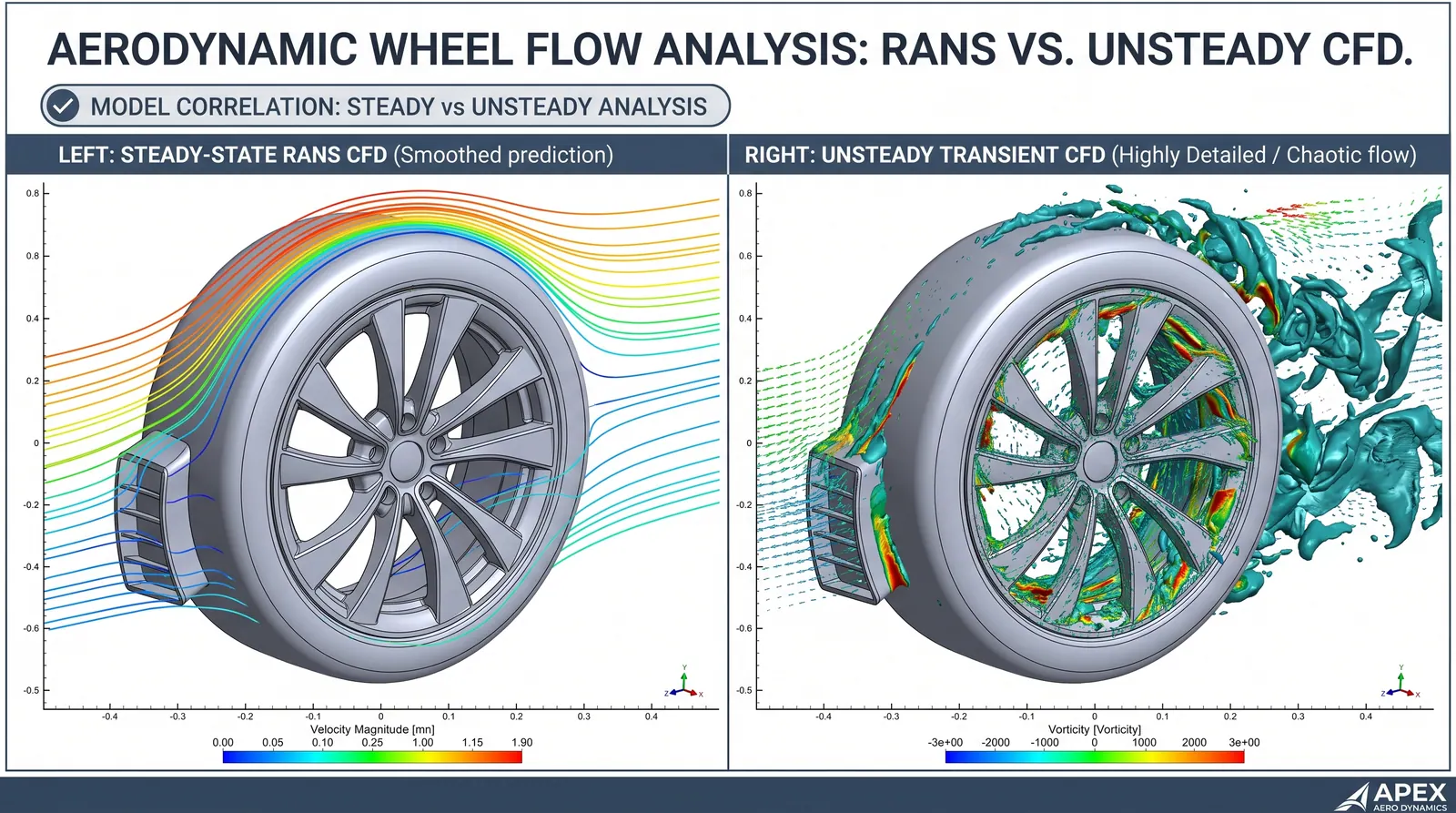

FIG. 03 STEADY vs TRANSIENT

注 AI 生成的对比示意图，用于说明稳态与瞬态计算在同一车轮流动上呈现出的差别。为概念表达，图中的公司标识、项目名、坐标轴单位与色标数值均为生成内容——其中速度单位被标成了毫米、色标的量级也不自洽，这些都不构成真实仿真设置，也不对应任何软件或车型。
