从草图到量产：汽车空气动力学到底什么时候进场？

01动笔之前：目标分解与硬点博弈

整车开发的起点不是效果图，而是自上而下的指标分解。

项目立项初期，系统工程团队根据动力电池的可用容量、高速续航目标和电机综合效率图，反推整车的驱动能量预算，进而推导出迎风面积与阻力系数乘积的上限约束：$C_d \times A$。这个指标一旦签署并写进项目任务书，就成为后续各工程专业不可逾越的硬性指标。

它之所以是乘积而不是单独一项，是因为这两项由不同的团队掌握。迎风面积受总布置和乘坐空间支配，阻力系数受造型支配。把它们锁成一个乘积，气动团队才有一个可以拿去谈判的数——否则任何一方都能把责任推给另一方。

紧接着在总布置阶段，气动团队要联合总布置、车身与底盘工程师划定外轮廓的工程硬点：

• 前风挡下沿与倾角：既要满足 A 柱视野盲区的法规要求，又要守住贴体流动所需的倾角下限。这两条经常互相拉扯——倾角做陡有利于气流贴附，但视野盲区会变大。
• 车顶轮廓线：依据假人 H 点的布置与头部空间，划定车顶最高点坐标和向尾部下降的曲率。这一段决定了整车最长的那个附着区。
• 下车体边界：约束电池包离地间隙、前悬下沿离去角以及行李箱后缘的理论高度。

在造型师起草线条之前，整车的基础迎风投影面积和纵向截面骨架已经被这套硬点约束住了。这是空气动力学第一次进场——它没有参与画线，但它决定了线能画在哪儿。

整车开发在这里依赖的是严格的阶段网关推进，气动从目标定义开始就深度参与骨架确定。这一类网关式流程的整体形态，FN-07 里已经铺开讲过,这里只看气动在其中的位置。

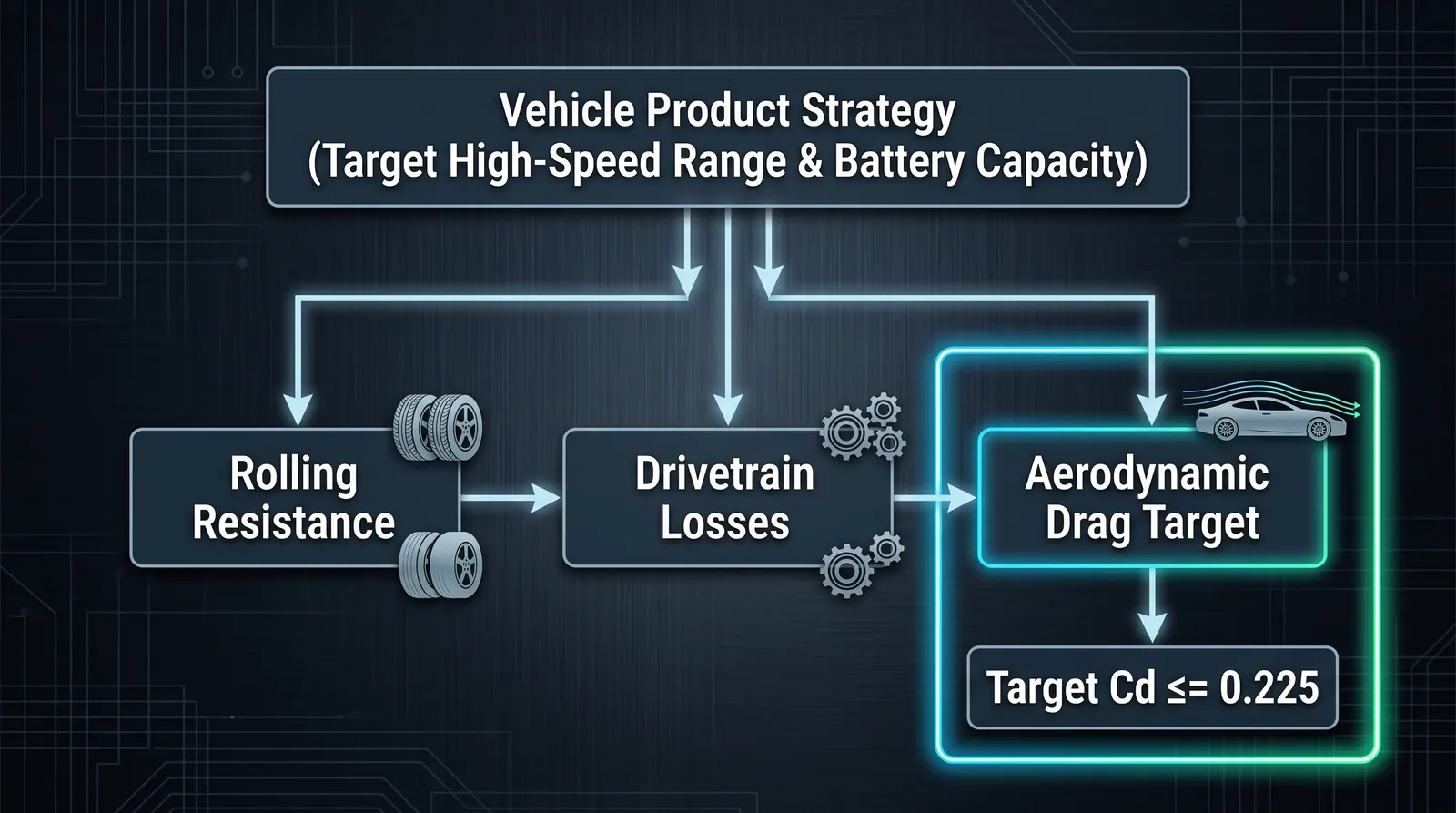

FIG. 01 TARGET SETTING

注 AI 生成的示意图，用于说明指标分解的链条：整车产品策略向下拆成滚动阻力、传动系损耗与气动阻力三块，最后落成一个具体的阻力系数目标值。为概念表达，图中那个目标值（0.225）与全部文字标注均为生成内容，不对应任何车型、企业或真实项目任务书。此图只表达分解的方向——实际项目里这条链上的每一项都由不同团队签字，不是一张图能画完的。

02造型期：CAS 与虚拟循环

Honda R&D 在其技术报告里讲过造型极早期的一套参数化气动评价体系：借助自动化的外形参数化变形和自动网格划分，在概念造型初期就实现气动评价与造型设计的同步迭代。^[2] 换句话说，造型面还没定，气动的判断已经在跟着变了。

概念造型曲面一旦启动，研发周期里跨部门拉锯最密集的阶段就到了。有两处几乎每款车都会吵：

前保进气槽 vs. 贯穿气帘。 造型倾向于在前保险杠两侧雕出盲槽来营造力量感，但这会在迎风面制造滞止高压和流动堆积。气动工程师要推动它改成贯通到前轮罩外侧的气帘——用高流动能的喷射气流去梳理旋转轮胎外侧的流场膨胀。这不是审美之争：盲槽和气帘在前脸上的观感差别不大，但流动结构完全不同。

溜背过渡 vs. 尾部分离特征线。 平滑过渡的圆角溜背，容易让气流在后风挡产生非对称的非定常晃动，尾流低压区随之扩大。气动团队会要求在行李箱上沿或尾灯折角处做出曲率阶跃的特征线，强制流动在指定位置分离。这一条造型上往往是排斥的——特征线会打断形面的连续性。

这个阶段的工程方法是双轨并进：在模型风洞里通过快速更换可拆卸件——不同倒角的前唇、外后视镜外壳、后扩散器插片——摸底物理敏感度；再把模型曲面扫描回传计算集群，做精细化的流动机理诊断，推动几何形面收敛。

两条轨道为什么要同时开着，FN-05 里已经讲过一轮分工，这里不重复。值得单独说一句的是这个阶段的目标函数：气动工程不是单纯追求更低的阻力数值，而是在美学形态、行人保护法规、冲压工艺窗口和能耗目标之间找一个能量产的平衡解。

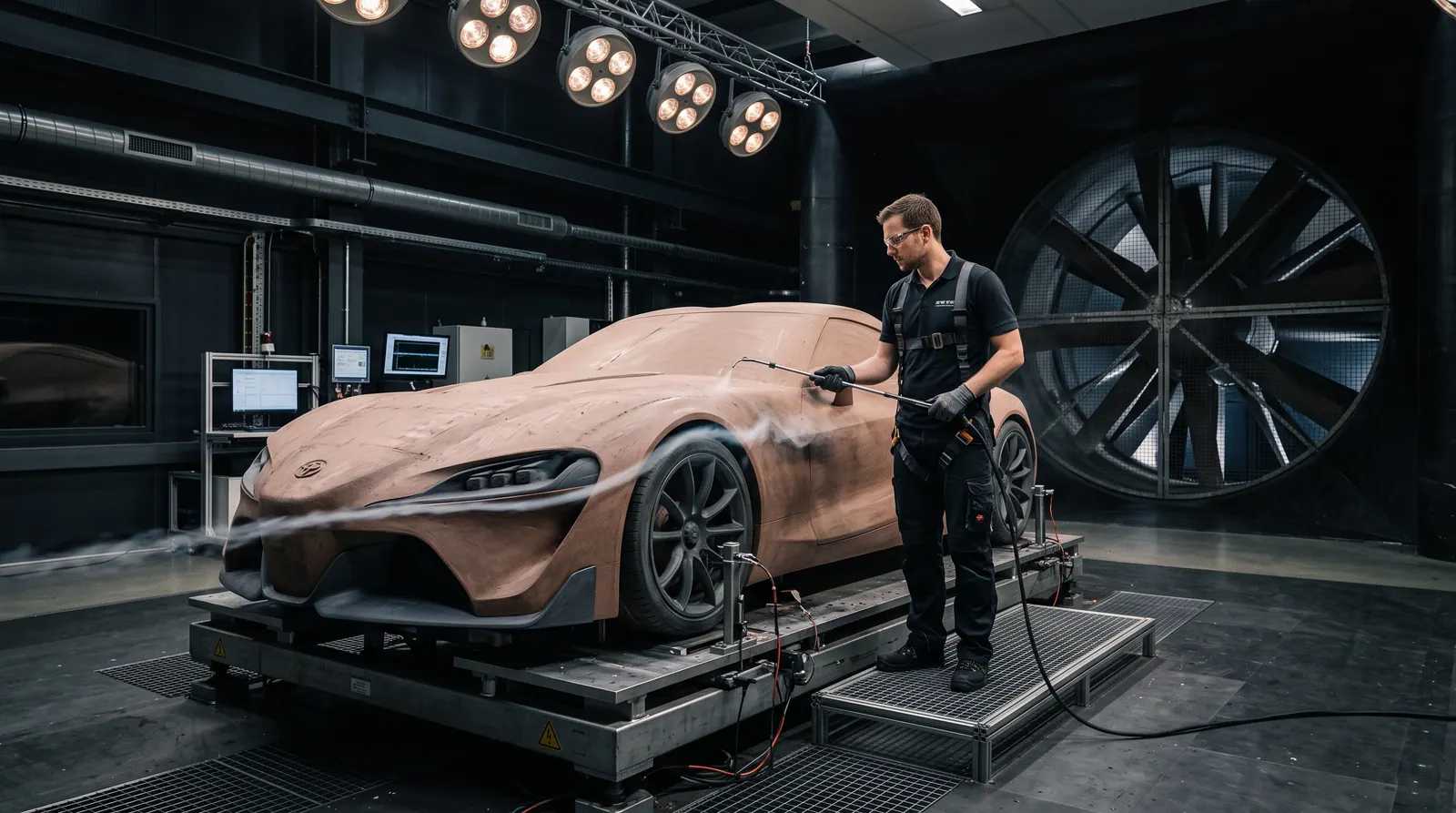

FIG. 02 CONCEPT STAGE

注 AI 生成的示意图，用于说明概念造型阶段用油泥模型观察流动的场景。为概念表达，画面中的人物、试验台、显示设备与全部界面文字均为生成内容；模型前脸的车标形状和工作服上的徽标都是生成器的近似产物，不指向任何真实汽车品牌，该场景也不对应任何企业的实际工作环境。

03工程冻结与风洞标定

当曲面数据通过网关评审、完成 A 面工程冻结，模具开模启动，整车进入试制与工程标定阶段。

这时候进风洞的已经不是油泥模型了，而是带有完整零部件公差、拼缝密封条、机舱进气格栅和底盘悬架管路的工装样车。这一步的测试方法有明确的标准可依：

• SAE J2084：规范整车风洞测试中的天平六分力测量、表面压力分布标定、流场测速、堵塞度修正，以及风洞—道路数据相关性规程。^[3]
• SAE J2881：规范量产车型空气动力学最终性能的测量与记录方法，与前期开发试验区分开。^[4]

两个标准的差别值得留意：J2084 管的是开发过程中怎么测、怎么修正，J2881 管的是量产车最后那个对外公布的数怎么测。同一台车在两类标准下的结果并不相同，混用会让数字失去意义。

风洞试验在这个阶段要核验三项内容：

1. 真实间隙状态下的六分力复核：核验带有全部真实结构件的工程样车，其阻力系数与轴荷升力特性是否严格落在预设公差带内。模型阶段所有被简化掉的东西——密封条的凸起、格栅的开孔、管路的走向——在这里全部还回来。
2. 气动声学特性标定：用车外阵列式传声器配合波束形成算法，扫描车身密封不良造成的高频泄漏源；同时用车内双耳人工头测量耳旁声压级。
3. 主动构件控制逻辑标定：针对主动进气格栅的挡位开度、主动尾翼的展开迎角，建立标定 MAP 图。

第三项是这一阶段特有的一类工作。主动构件的气动收益必须在标定完成后才存在——格栅关着确实降阻，但什么时候关、关多少，是一张要跟热管理一起定的表。这一点在 FN-05 讲风洞试验时展开过。

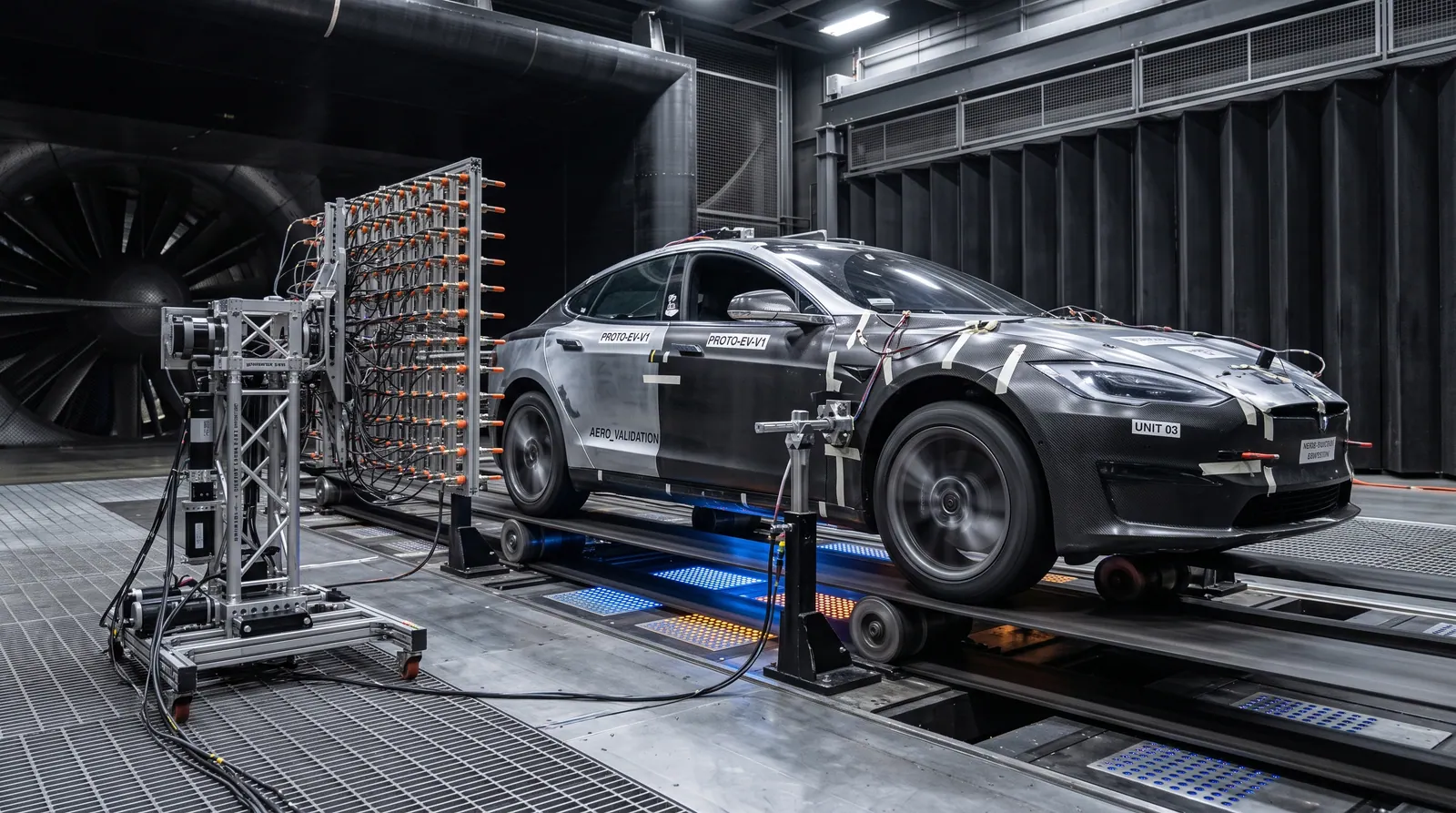

FIG. 03 FULL SCALE

注 AI 生成的示意图，用于说明工装样车在全尺寸风洞中做标定的场景。为概念表达，图中车身上的样车代号与编号、设备标识与全部文字标注均为生成内容，不对应任何真实试验件、试验机构或试验记录。图中车辆的造型明显接近某款量产车型，但那同样是生成器的产物，与那个品牌无关——此图不能当作该车型的试验照片。

04道路滑行：物理终审

从前期 CFD 方案发散，到风洞标定，整车阻力开发必须通过最终的道路物理测试才算完成工程闭环。

风洞提供的是边界受控的稳态环境，但车最终要行驶在开阔大气里。在产品定型认证阶段，必须做道路滑行试验：

• 国际工程开发通常遵循 SAE J2263 规程。^[5]
• 国内新能源与燃油车的准入测试，执行国家标准 GB/T 12536-2017《汽车滑行试验方法》。^[6]

试验的做法是：在干燥、环境风速严格达标的平直跑道上，把试验车加速到指定速度（比如 120 km/h），然后切入空挡、切断动力输入，让车靠惯性自由减速。车载系统采集整条车速衰减轨迹，拟合出整车道路负荷方程：

$F_{\text{road}} = f_0 + f_1 v + f_2 v^2$

这里有一条容易被跳过的工程边界，值得单独说清楚：

滑行试验测出来的是整车综合道路负荷，包含轮胎滚动阻力、底盘机械传动损耗和空气阻力三者的共同作用。工程上不能把二次拟合项 $f_2 v^2$ 直接等同于孤立的纯空气阻力。

一次项和二次项是数学拟合的产物，不是物理成分的分离。车轮的滚动阻力本身随车速变化，传动系的损耗也不是常数，这些都会被回归过程吸收进 $f_0$、$f_1$、$f_2$ 三个系数里。把 $f_2$ 当作气动阻力去和风洞结果对比，会得到一个系统性偏差的结论。

风洞结果和道路结果为什么对不上、以及这个偏差该怎么处理，是另一个话题。Zolet 等人专门做过 CFD、风洞与滑行三种途径之间的相关性分析 ^[7]；Walter 等人则处理了滑行与风洞相关性中的测量不确定度 ^[8]。这两篇合起来说明的是同一件事：三个数字不一致是常态，关键是知道偏差从哪来。

经过环境标准条件修正后的道路负荷参数，会成为底盘测功机的阻力加载曲线输入，直接决定后续官方工况的能耗与续航认证结果。这是空气动力学在整车开发里最后一次进场，也是它的数字第一次以法规口径被固定下来。

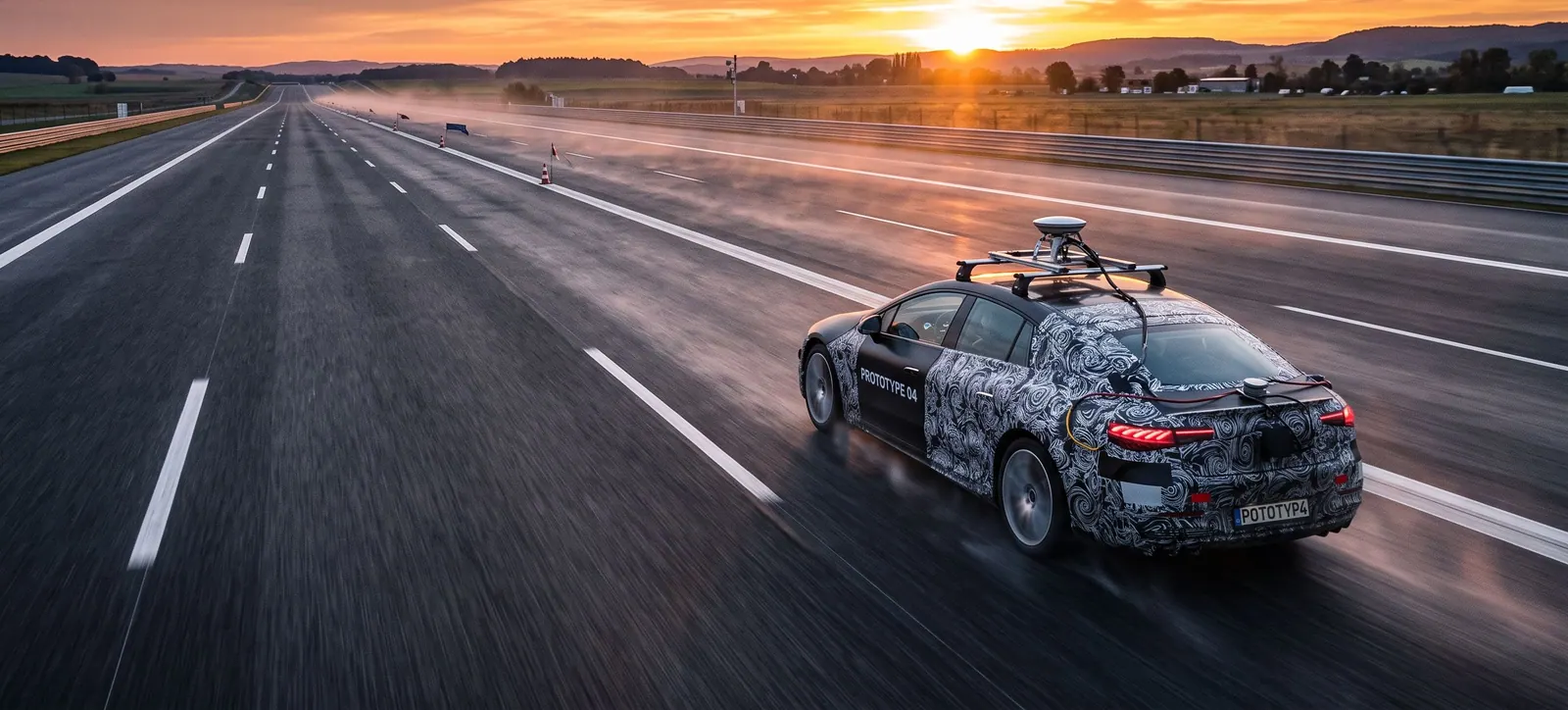

FIG. 04 COASTDOWN

注 AI 生成的示意图，用于说明滑行试验的场地与车辆状态。原图顶部烤着一条伪造的试验数据读数（车速 / 环境温度 / 风速），因正文恰好引用 GB/T 12536 的风速限值，已整条裁除——读者看到的不是原始画面。图中残存的车门代号与牌照样式的字符同样是生成器产物：那串字不是任何国家的真实号牌，也不对应任何车辆或试验记录。车身轮廓接近某款量产车型，同样出自生成器。

05开发周期为什么会缩短

传统燃油车的开发周期通常在 40 个月以上。以新能源为主导的新一代车企，部分车型从概念定义到投产上市已经做到 24 个月左右。

周期缩短靠的不是砍掉空气动力学的验证节点，而是换了一套组织方式。

一条路径是平台化下车体复用带来的硬点固化：电池壳体、悬架构型、前悬下护板这些气动硬点，在平台阶段就已经定下来，衍生车型不必推倒重来。

另一条是分工的位移：高保真仿真承担了方案收敛的任务，风洞退回它更擅长的位置——物理核对。算力提升加上高保真瞬态分析，让车轮、气帘和尾流分离区这些曾经算不准的地方预测吻合度上来了，进风洞的模型方案收敛度已经很高。风洞不再承担漫长的逐个方案摸底。

这两条路径的出处与完整论述在 FN-08，这里只取它和气动开发节奏相关的那一段。
